商品説明

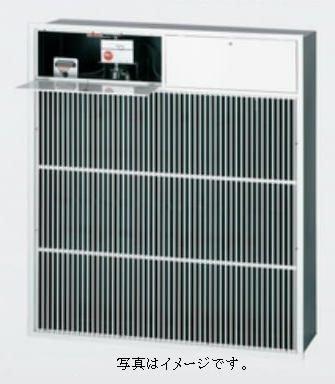

給気口 ASF-1DM(角型) 自動復帰 子機2ヶ H1300
ASF 給気口
●手動開放装置または煙感知器との連動により瞬時に開放するダンパーです。
●開放時、温度ヒューズ(280℃)作動により瞬時に閉鎖します。
●モーターによる自動復帰式です。
※標準は防火機構を備えていますので不要の場合はご指示ください。
■使用条件
静圧／800㎩以下
最大吸込風速／10m/sec

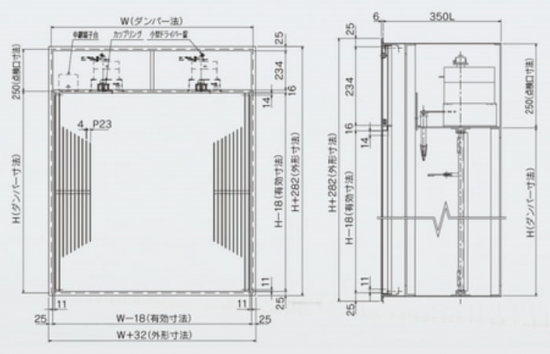

■製作仕様
標準L寸法／350
スリット点検口／W寸法が1000�个鯆兇┐訃豺腓亙�割
外板・羽根／鋼板
シャフト／亜鉛メッキ棒鋼Φ12.7
軸受メタル／含油メタル
駆動装置／鋼板
スリット／アルミ形材
スリット開口率／82%

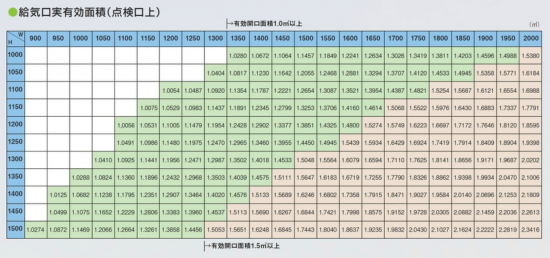

実有効／1.0�岼幣�➝ダンパー面積1.3145�屐�1.5�岼幣�➝ダンパー面積1.9503��
※点検口位置は上側、幅は250�个任后�
※漏煙性能は1000㎩のとき14㎥／min・�屬�基準です。
※温度ヒューズは280℃を使用します。

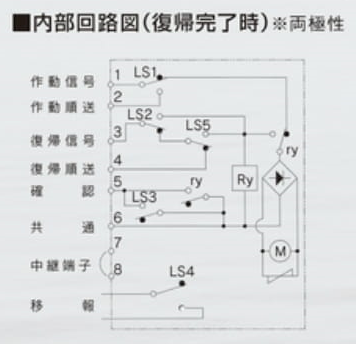

■駆動装置仕様
型式／KDS-2FR
作動方法／モーター・温度ヒューズ・手動レバー
作動時間／1.5秒以内
復帰方法／モーター・復帰用ハンドル
復帰時間／約12秒
定格電圧／DC24V
定格電流／0.24A
通電定格／連続（自己遮断式）
許容温度／−10〜50℃（結露、氷結なきとき）
納期：2週間程度
