商品説明
モーターダンパー MD-M(角型) 共板型 二位置動作式(ON-OFF型) 駆動装置付 子機1ヶ H700 亜鉛鋼板製

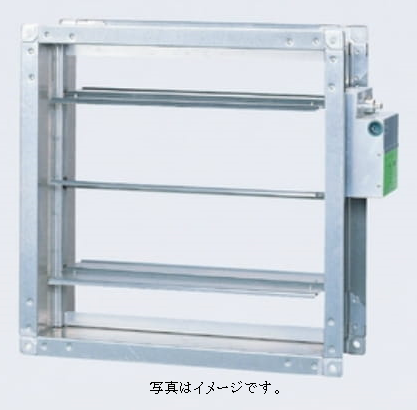

MD-M モーターダンパー(駆動装置付)
●ダンパーと駆動部の一体化で連結棒の曲がり等のトラブルがありません。
●ON-OFF型から比例制御まで6タイプ
■使用条件
静圧/500㎩以下
最大通過風速/10m/sec

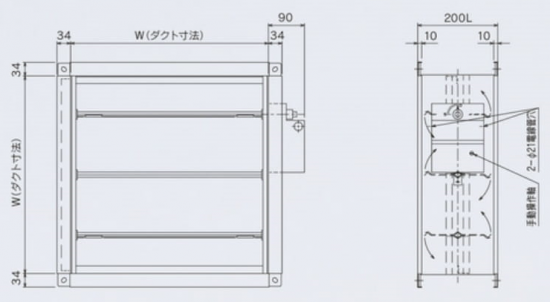

■製作仕様
標準L寸法/角型:200
最小製作寸法/角型:W100×H100
角型羽根分割/W寸法が1000を超える場合は中間補強を入れ、羽根を分割
外板・羽根/亜鉛鋼板
シャフト/亜鉛メッキ棒鋼Φ12.7
軸受メタル/角型:含油メタル
駆動装置/鋼板
子機/鉄製
※OA取付は仕様が異なります。

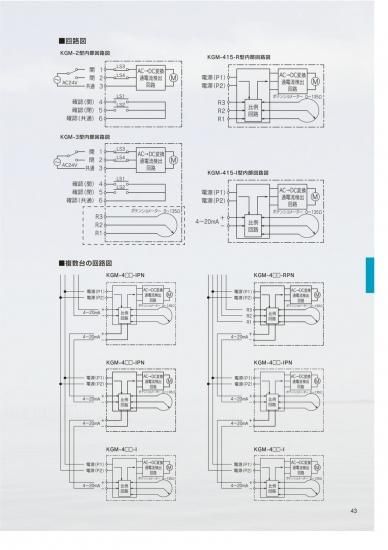

■駆動装置仕様
型式/KGM-215(角型):ON OFF型、全開全閉信号付
KGM-207(丸型):ON OFF型、全開全閉信号付
KGM-315(角型):ON OFF型、全開全閉信号付、ポテンショメーター付き
KGM-307(丸型):ON OFF型、全開全閉信号付、ポテンショメーター付き
KGM-415-R:比例制御型、0〜135Ω
KGM-415-I:比例制御型、4〜20㎃
定格電圧/AC24V(±10%) 50/60㎐
消費電力/KGM-2・3:5VA(AC24V)、10VA(AC100V/AC200V)
KGM-4□:15VA
作動時間/33秒(無負荷時)〜75秒(最大負荷時)
許容温度/−10〜50℃(結露、氷結なきとき)
オプション/AC100V仕様
AC200V仕様(KGM-2・3のみ)、補助ポテンショメーター
※4RPを使った連動制御はセットによる調整が必要です。
御発注時にお問い合わせください。
■注意事項
※送風機の近くに取付ける場合は平行翼型をご使用ください。
納期:2週間程度
詳しくはホームページをご覧ください。
https://kuken.com
